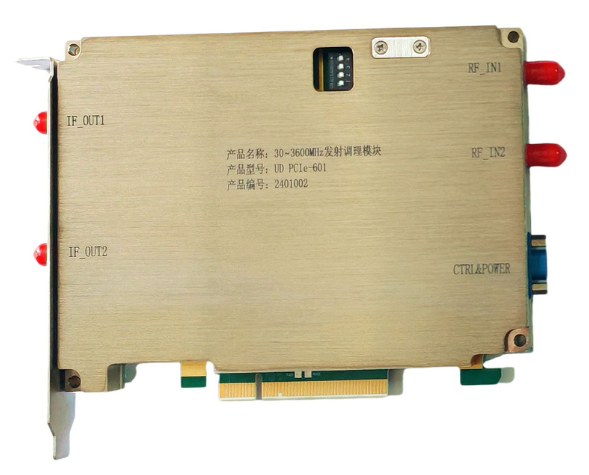

PCIe-601 双通道30~3600MHz发射调理模块
产品简介
双通道30~3600MHz发射调理模块对信号进行滤波和放大处理，支持的瞬时带宽为500MHz。模块具有分段滤波器功能，可以获取模块电压、电流、温度的功能。输出可以直接与天线对接。
主要性能参数
- 通道数：2通道（独立控制）
- 输入/输出频率范围：30MHz~3600MHz
- 分为4段以改进谐波特性，为03-1.15G、1.15-1.8G、1.8-2.8G、2.8-3.6G
- 瞬时带宽：≥500MHz；
- 输入/输出驻波：≤0；
- 输入滤波器带外：通带30MHz~3600MHz，阻带4GHz~10GHz（抑制≥60dB）；
- 输入功率：-5dBm；
- 输出最大功率：0dBm；
- 衰减控制范围：0~60dB，步进1dB；
- 输出瞬时动态范围：≥70dB（间隔1MHz，双音大信号，增益0dB）
- 输出谐波抑制：≥50dB（0dBm输出时）
- ≥70dB（-13dBm输出时）
- 输出杂散：≤-110dBm；
- 500M内平坦度：≤±0dB；
- 通道隔离度：≥75dB；
- 双通道输出功率的一致性：≤±5dB（参数设置一致时）；
- SPI控制接口速率：最大10MHz；
- 电源供电：+12V（内部自行滤波），功耗不超过24W；
- 默认状态：频率1000MHz，增益0dB，最大带宽。
