自主可控 全国产化
智能信号处理平台

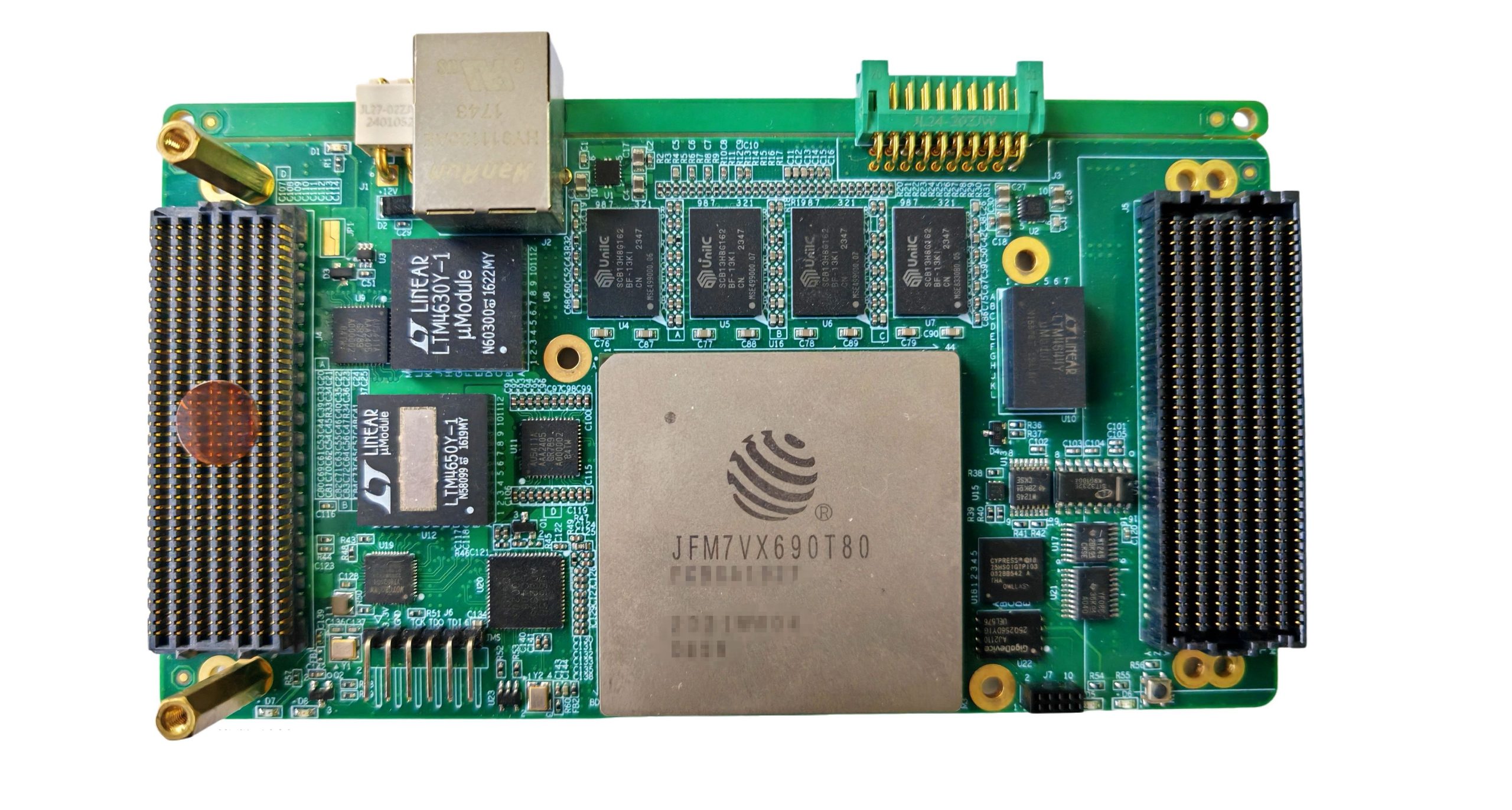

SOM-404 V7-690T核心板
产品简介
UD SOM-404全国产化信号处理模块既可以作为核心板使用，也可以单独使用。FPGA对外有80组GTY通过两个FMC连接器全部引出，多个模块可以级联使用，扩展信号处理能力。FMC连接器也满足标准规范，可以插入标准的FMC或FMC+子板。模块为100%国产化设计（同时也兼容进口器件），全部器件选择工业级和以上质量等级元器件，模块尺寸为143.5mm×74mm。
应用行业
- 信道模拟、芯片验证、算法验证、Net FPGA
- 无线电监测与测向定位、软件无线电处理平台
- 通信、卫星、雷达、图像等信号处理
- 数据采集存储、波形生成与回放
- 高速接口控制、脉冲处理、测控仪器
产品特点
- 国产化率100%
- 即可作为核心板，也可作为载板独立使用
- 多张卡可以直接互联，无限扩展信号处理能力
- 两个 FMC+ 连接器，共80路GTH和LA互联
- 单电源+12V供电，（具有独立电源输入连接器接口）；
- 使用50A电源对其供电，保证在FPGA全资源使用和高低温下工作稳定可靠
- 具有输入电压、电流监测功能
- 具有输入反接、过压、过流、过热保护功能
- 具有板载温度监测功能，支持1个2线风扇口管理
- 支持板载扩展FLASH（256Mbit数据存储）
- 可以搭载在3U VPX、3U PXIe载板上使用，单槽不超宽

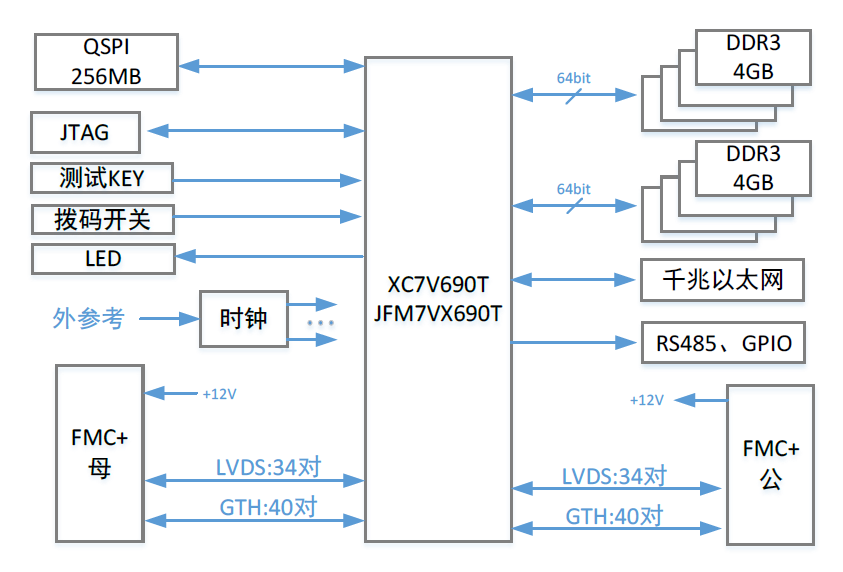

原理框图
产品配置
- FPGA配置：国产、进口可选；
- DDR配置：每组2GB、4GB可选；
- FMC+连接器支持标准的FMC、FMC+子卡接入；
- FMC连接器也支持0×8接口的扩展；
- 千兆以太网接口，支持UDP/IP和TCP/IP协议
FMC功能扩展：
- 标准FMC+连接器，兼容FMC接口，满足1、VITA57.4规范
- GTX：24路连接到FPGA速率≥25Gbps
- 注意：34对LVDS的的电平，均为同一电平标准VADJ，默认电平5V
对外接口：
- GPIO口：分2组，分别为6路、2路，支持3V或5V，速率最高40MHz，方便两组4线SPI配置
- RS232口：2路标准RS232电平，速率最高120Kbps
- RS485口：2路半双工，速率最高12Mbps，兼容RS422电平
- 千兆网口：1路，RJ45连接器, 支持10M/100M/1000M BASE-T
- 外时钟接口：两个pex，外接参考时钟信号直接到时钟分配芯片
- 外接电源口：直流+12V
- 输出电源：支持输出（500mA电流）+12V或+3.3V供外接天线使用
- JTAG接口：6芯排针，有电平驱动和保护
其他特性：
- PCB 板尺寸：143.5mm×74mm
- DC +12V（±5%），功耗15~75W（根据FPGA的频率和使用资源消耗）
- 工作温度：‐20~+70℃、‐40~+85℃、‐55~+85℃可选
测试程序
- FPGA的所有管脚已例化
- FPGA读写DDR3的IP、IBERT GTY、RS232/485/GPIO接口回环、获取板卡温度、千兆以太网PHY与计算机联通性UDP IP、LED跑马灯

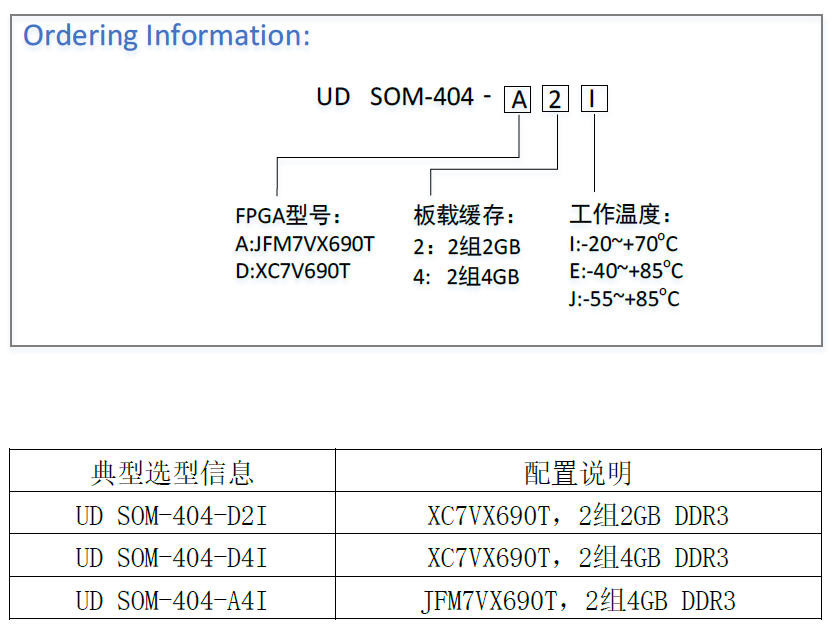

订购信息
