FMC-708数据采集回放模块
- AD：2通道14bit，采样率3000Msps
- DA：2通道14bit，采样率12000Msps
- 支持100%国产化
产品简介
UD FMC-708 双通道接收+双通道发射FMC模块满足VITA57.1单宽、导冷规范，按照全国产化设计。模块ADC支持进口AD9689-2000、AD9689-2600、AD6688、AD9208或国产GMS018、M2600N、M3000N、SD9689、SD9208采集芯片，DAC支持国产CX6242Q回放芯片，输入采用交流耦合方式。FMC子卡还支持外参考/外时钟、外触发接口，具有板载温度监控等功能。模块采用高质量的时钟和电源，具有优异的性能指标。全部器件选用工业级和以上质量等级的元器件。
应用行业
- 通信、卫星、雷达等信号接收、发射
- 高速数据采集存储、波形生成与回放
- 短脉冲捕获、激光雷达、超声测距、光谱测量、粒子物理、量子技术
- 测试与测量、半导体测试、科学仪器
产品特点
- 支持100%国产化
- AD支持2通道，最高采样率3000Msps，分辨率为14bit
- DA支持2通道，最高采样率12000Msps，分辨率为14bit
- 本地参考采用TCXO时钟，频率稳定度：优于1×10-7
- 支持外时钟或外参考，也可选择为外触发功能
- 具有板载温度监控功能
- 控制线接到FMC的LA端口，兼容ZC706、ZCU102或其它标准FMC规范的载板
- 可以插入到FMC+的载板上工作

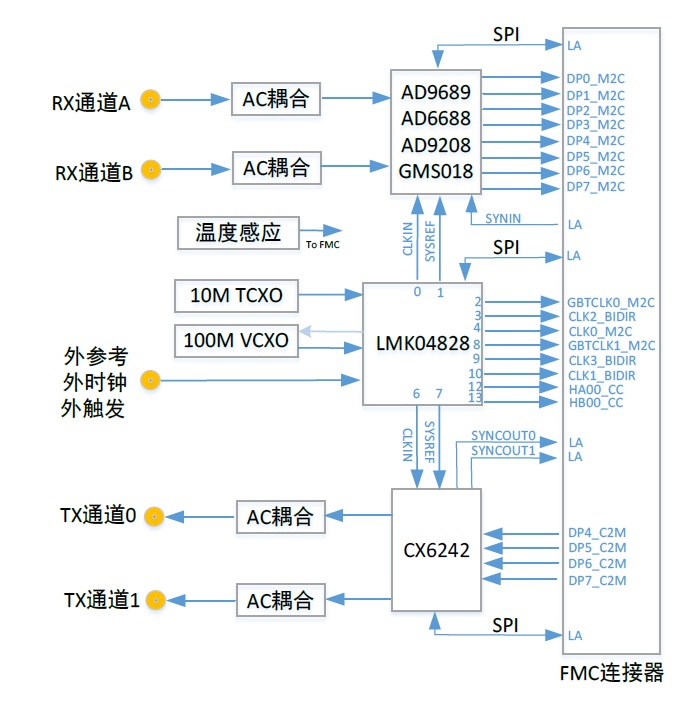

原理框图
产品配置
- ADC/DAC：具有优异的性能指标，参考实测数据
- ADC满量程输入功率：+11dBm~+12.7dBm（不同器件和配置参数不同）
- 输入AC耦合频率范围：≤2600MHz
- DAC最大输出功率：-3dBm~+4dB
- 时钟：LMK04828 + TCXO + VCXO
- 外参考/外时钟：AC耦合，+5dBm~10dB
- 内参考稳定度：±0.05ppm（常温）~±0.5ppm（宽温）
- 外触发（与外参考/外时钟连接器共用）：+3.3V或+5V TTL，阻抗10kΩ
- 对外接口：SMA-KHD，阻抗50Ω
- FMC连接器型号为ASP-134488-01（高度3.5mm），与之配套的载板FMC连接器型号应为ASP-134486-01（高度6.5mm
- LED灯：1颗时钟状态指示灯
测试程序
- ADC采集测试程序IP
- DAC发射测试程序IP
- 获取板载温度测试程序

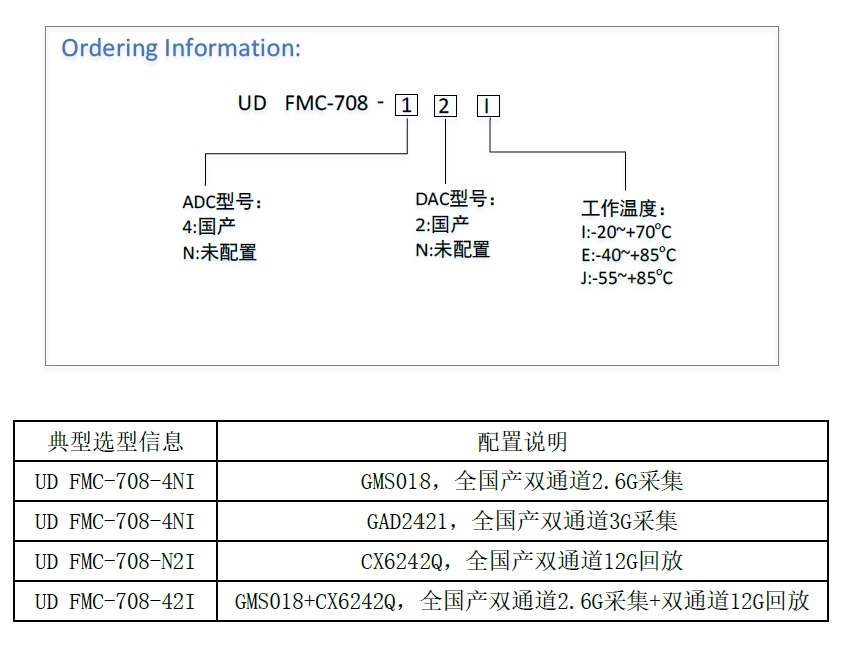

订购信息
